亚兰走刀式分板机是东莞市长安亚兰电子设备制造厂生产的一种用于分切带有 V 形槽的 PCB 线路板的设备，以下是关于它的详细

• 发布日期：2025-6-1 13:46:58 阅读次数：34

• 亚兰走刀式分板机是东莞市长安亚兰电子设备制造厂生产的一种用于分切带有 V 形槽的 PCB 线路板的设备，以下是关于它的详细



  特点

  • 应力控制：切板过程中 PCB 不动，圆刀滑移，能确保基板电子元件不因移动而损坏，同时可将切板时所产生的内应力降至最低，避免锡裂现象，防止精密零件受损。
  • 刀具调节：因应 V 槽深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整，解决了 V-CUT 深浅问题，也能有效延长刀具的使用寿命。
  • 分板精度：圆刀滑移速度可手动调节，能够更精准地控制分板过程，可解决零件跨越 V 槽来实现分板，分板精度较高，分割好的电路板边缘平整光滑，板面平整，不扭不翘。
  • 适用范围：凡有 V-CUT 之 SMD PCB 板皆可适用，适用于分切各种 FR4 硬质电路板以及柔性印刷电路软板，应用范围较为广泛。
  • 操作便捷：采用手推驱动，操作简单方便，劳动强度低，且轮刀、走刀式裁切，少粉尘现象，少碳粉污染。




  工作原理1

  将要进行分切的 V-CUT 连板的 V 形槽对准下切刀的刀刃口，然后手推手柄，下切刀沿线性导轨前后移动，圆形刀被动旋转，从而将 V-CUT 连板分离。




  主要型号参数

  • YLVC-1M
    • 刀具尺寸：上圆刀直径 125MM，下切刀 6X38X330MM，单次有效分板长度 33MM。
    • 适用范围：凡有 V-CUT 之 SMD PCB 板皆可适用。
    • 其他特点：采用新型走刀式轻量化设计，一次完成微剪切应力切板行程；刀具采用高速钢精密研磨制成，可重复研磨使用；轮刀、走刀式裁切，少粉尘现象，手推驱动，少碳粉污染。

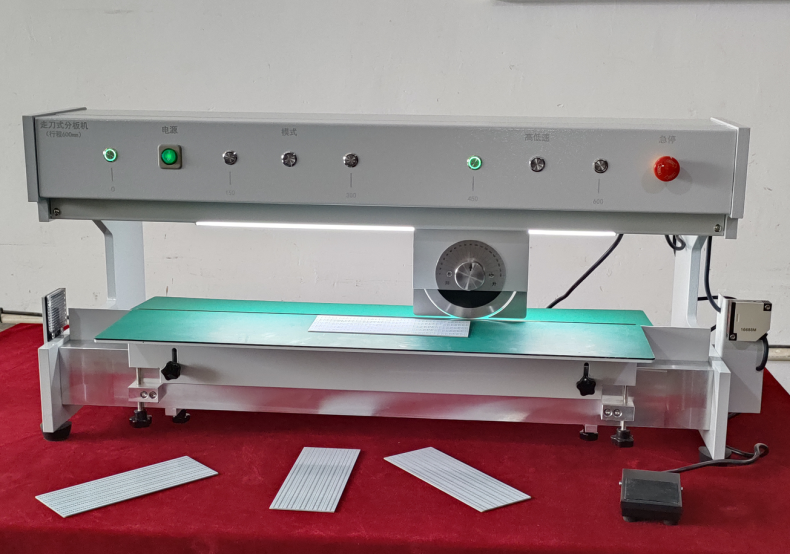

  • YLV-2A
    • 分板长度：最大分板长度可达 460mm，也可订做分割 PCB 长度达 610mm。
    • 分板厚度：0.6-3.5mm。
    • 机器重量：30kg。
