深圳焊接机,PCB脉冲机,FPC热压机,手机焊屛机,FFC热压机,USB焊接机脉冲热压机，墨盒芯片热压机

• 发布日期：2019-4-24 9:16:36 阅读次数：2064

• 深圳焊接机,PCB脉冲机,FPC热压机,手机焊屛机,FFC热压机,USB焊接机脉冲热压机，墨盒芯片热压机



  脉冲热压机，墨盒芯片热压机

  *********************************************************************

  YLPC-1A产品简介

          YLPC-1A脉冲焊锡机，脉冲加热回流焊接(pulse-heated reflow soldering)是一种工艺，将两个预先上好助焊剂的、镀锡的零件加热到足以使焊锡熔化、流动的温度，固化后，在零件与焊锡之间形成一个永久的电气机械连接。

  工作原理

  利用一个2000W的变压器产生一个低电压的大电流,通过焊接头令其迅速发热。脉冲电流就是指电流的ON及OFF频率比例,此脉冲比例越大,电流输出越大,焊接头升温越快。

  控制原理

      先输入适当的温度参数,上载在高性能的微处理控制器中。然后在生产过程中,焊接头上之感温线把温度回馈,以每秒钟取样数十次,来控制电流脉冲比例达到恒温准确。

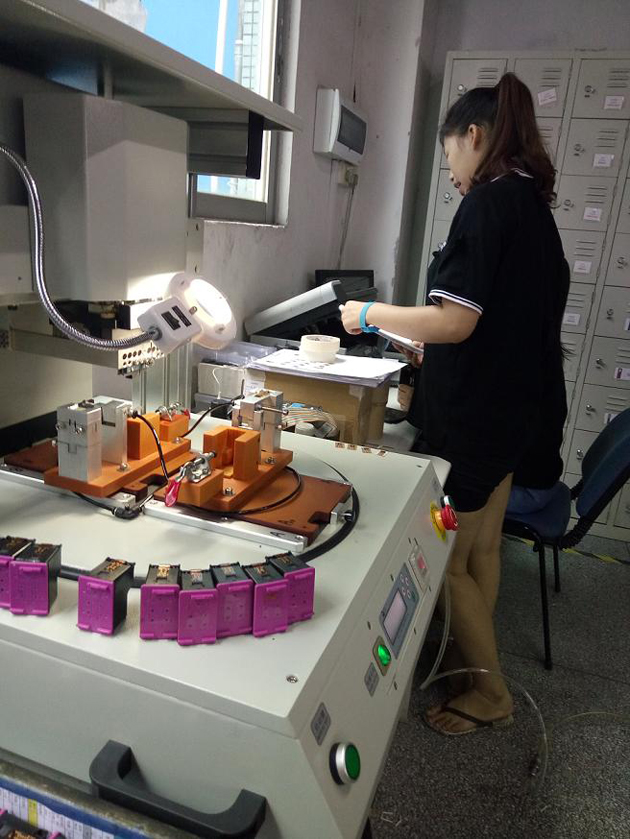

  工作过程

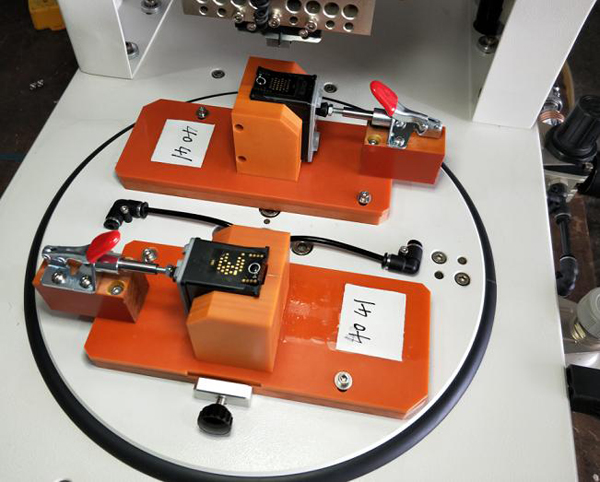

  将工件置于夹具(如有需要,可启动真空将其固定)。将夹具送至焊接头下，按双开始键,焊接头下压着工件(开始加热)，温度按输入参数迅速上升及准确恒温，最多可达4个温区(此时焊锡回流)，吹气冷却(焊锡凝固)，焊接头上升(完成)。



  技术参数

  机器尺寸：610×400×670mm

  工作尺寸：150x150mm

  机器重量：80kg

  工作气压：0.2-0.8Mpa

  电源：AC220V±10% 50HZ,2300W

  升温设置：两段设置，4个预存程序

  工作环境：10-60℃，40%-95%

  焊接压力：1~50Kg

  温度设置：室温~500℃误差±5℃

  热压时间：1~99s

  热压精度：0.2mm

  热压头尺寸：90X5mm
