直销现货触摸屏光器件脉冲锡焊热压机，亚兰脉冲焊接机YLPP-1S,YLPC-1S

• 发布日期：2020-8-22 10:03:08 阅读次数：1375

• 直销现货触摸屏光器件脉冲锡焊热压机，亚兰脉冲焊接机YLPP-1S,YLPC-1S

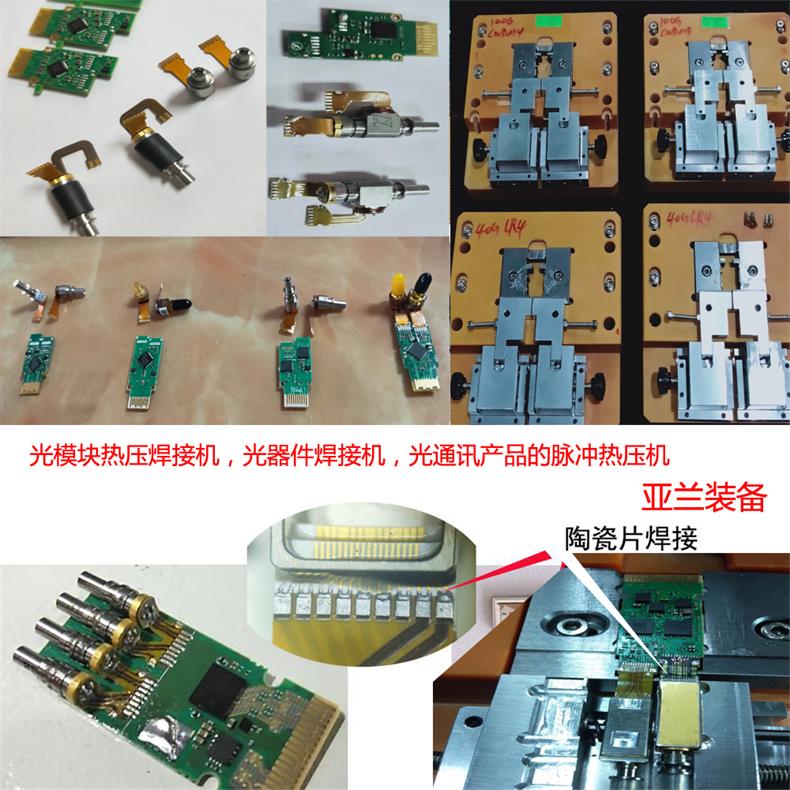

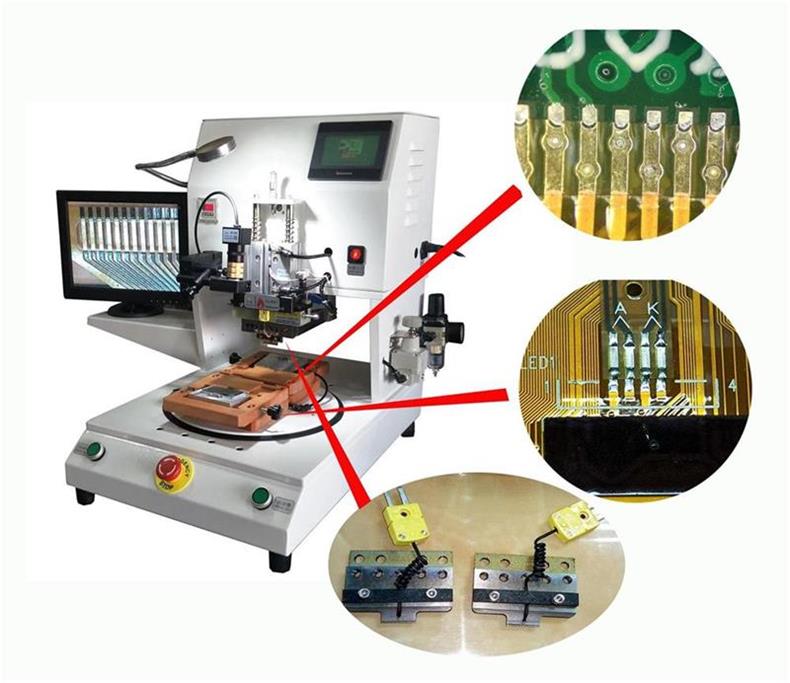

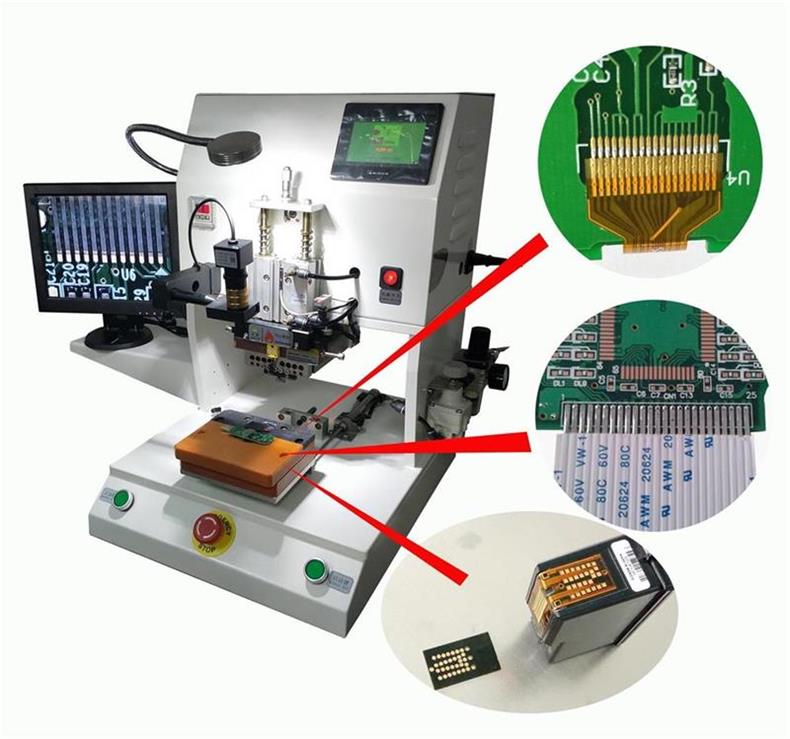

  光通讯产品的触摸屏双工位脉冲焊接机YLPC-1S



  *********************************************************************

  YLPC-1S产品简介

          YLPC-1S脉冲焊锡机，脉冲加热回流焊接(pulse-heated reflow soldering)是一种工艺，将两个预先上好助焊剂的、镀锡的零件加热到足以使焊锡熔化、流动的温度，固化后，在零件与焊锡之间形成一个永久的电气机械连接。

  工作原理

  利用一个2000W的变压器产生一个低电压的大电流,通过焊接头令其迅速发热。脉冲电流就是指电流的ON及OFF频率比例,此脉冲比例越大,电流输出越大,焊接头升温越快。

  控制原理

      先输入适当的温度参数,上载在高性能的微处理控制器中。然后在生产过程中,焊接头上之感温线把温度回馈,以每秒钟取样数十次,来控制电流脉冲比例达到恒温准确。

  工作过程

  将工件置于夹具(如有需要,可启动真空将其固定)。将夹具送至焊接头下，按双开始键,焊接头下压着工件(开始加热)，温度按输入参数迅速上升及准确恒温，最多可达4个温区(此时焊锡回流)，吹气冷却(焊锡凝固)，焊接头上升(完成)。



  直销现货触摸屏光器件脉冲锡焊热压机，亚兰脉冲焊接机YLPP-1S,YLPC-1S

  功能特点

  1.因应不同产品，升温速度可供调选。

  2.特种材料焊接头，确保产品受压平均。

  3.备有真空功能，调节对位更容易。

  4.温度数控化，清楚精密。

  5.备有数字式压力计,可预设压力范围。

  6.微电脑控制,准确稳定，PLC控制，7寸彩色触摸屏LCD显示输入，实时温度曲线显示。

  7.可编程曲线包括预热及回流焊温度，中文菜单，所有参数设置浏览简洁直观，操作简化。

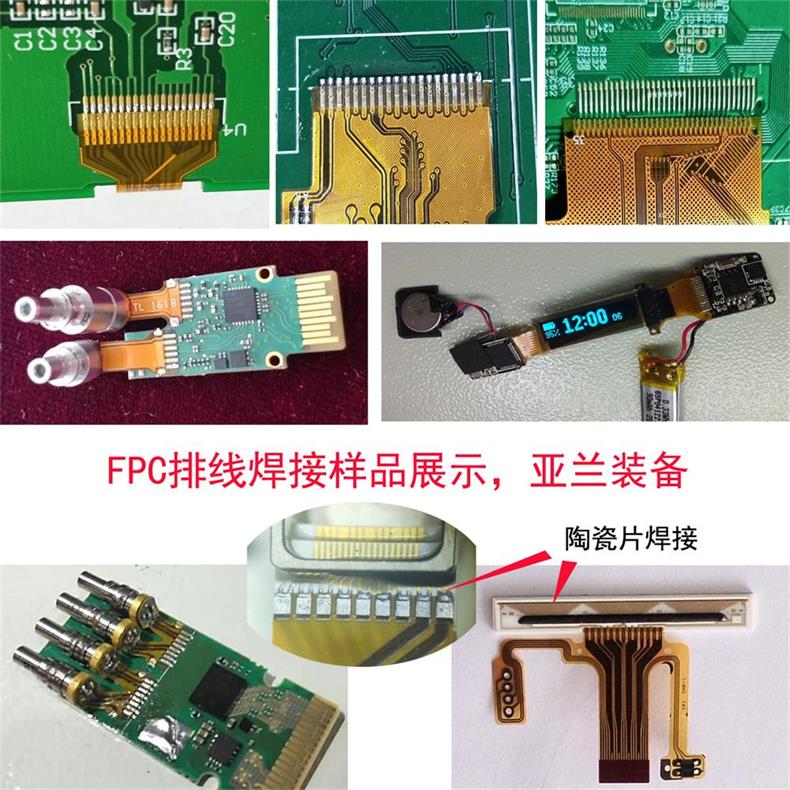

  8.适用于各种高密度TAB、TCP压接及FPC、FFC与PCB焊锡压接。

  9.振动小，噪音低，电压不波动。

  10.焊头使用钼合金取代传统钛合金，升温降温快，传热系数好，耐腐蚀。

  11.单头双夹具设计，效率高，节约用工成本。
  12.且置有密码保护，系统自检，故障报警显示功能。







  技术参数

  机器尺寸：610×450×610mm 长/宽/高
  工作尺寸：150x150mm
  机器重量：62kg
  工作气压：0.4-0.8Mpa
  电源：AC220V±10% 50HZ,2000W
  升温设置：两段
  压头出力：1~20Kg
  温度设置：室温~600℃误差±0.5℃
  热压时间：1~99S( 1S可调 )
  热压精度：0.05mm
  对位方式：CCD+液晶显示器
  治具个数：2
  放料方式：人工取放
  启动方式：双手按制
  加热方式：脉冲式加热
